В областта на високотехнологичното производство машините за нанасяне на покритие с висок вакуум играят решаваща роля. Тези машини се използват за отлагане на тънки филми върху различни субстрати, а плътността на покритието е ключов параметър, който значително влияе върху производителността и качеството на продуктите с покритие. Като надежден доставчик на машини за нанасяне на покритие с висок вакуум, аз съм тук, за да споделя някои задълбочени знания за това как да регулирате плътността на покритието в машина за нанасяне на покритие с висок вакуум.
Разбиране на плътността на покритието
Преди да се задълбочите в методите за регулиране, важно е да разберете какво означава плътността на покритието. Плътността на покритието се отнася до количеството покривен материал, отложен на единица площ върху повърхността на субстрата. Подходящата плътност на покритието може да подобри свойствата на субстрата, като устойчивост на износване, устойчивост на корозия и оптични характеристики. Неподходящата плътност на покритието, от друга страна, може да доведе до проблеми като лоша адхезия, неравномерно покритие и намалена функционалност на покрития продукт.
Фактори, влияещи върху плътността на покритието
Няколко фактора могат да повлияят на плътността на покритието в машина за нанасяне на покритие с висок вакуум. Разбирането на тези фактори е първата стъпка към ефективно регулиране на плътността.
1. Разпръскваща мощност
Разпрашването е често срещан метод за нанасяне на покритие в машини за нанасяне на покритие с висок вакуум. Силата на разпръскване пряко влияе върху броя на атомите или молекулите, изхвърлени от целевия материал. По-високата мощност на разпръскване обикновено води до по-висока скорост на изхвърляне, което може да увеличи плътността на покритието. Прекомерната мощност обаче може да причини проблеми като прегряване на мишената и неравномерно разпръскване.
2. Скорост на газовия поток
Газът, използван в процеса на нанасяне на покритие, обикновено инертен газ като аргон, играе жизненоважна роля в процеса на разпрашаване и отлагане. Скоростта на газовия поток влияе върху плътността на плазмата и движението на разпръснатите частици. Подходящата скорост на газовия поток осигурява стабилна плазмена среда и правилно транспортиране на покриващите материали към субстрата. Ако скоростта на газовия поток е твърде ниска, плазмата може да е нестабилна, което води до ниска плътност на покритието. Обратно, твърде високата скорост на газовия поток може да доведе до разпръскване на разпръснатите частици, което също се отразява отрицателно на плътността на покритието.
3. Температура на основата
Температурата на основата може да повлияе на адхезията и подвижността на отложения покривен материал. По-високата температура на субстрата може да подобри повърхностната подвижност на атомите на покритието, което им позволява да се подредят по-плътно. Въпреки това, ако температурата е твърде висока, това може да причини топлинен стрес върху субстрата и покритието, което води до разслояване на покритието или други проблеми с качеството.
4. Време на отлагане
Колкото по-дълго е времето на отлагане, толкова повече покриващ материал ще се отложи върху субстрата, което обикновено увеличава плътността на покритието. Дълготрайното отлагане обаче може да доведе и до други проблеми като растеж на едрозърнести покрития, което може да повлияе на гладкостта и други свойства на покритието.
Методи за регулиране на плътността на покритието
1. Регулиране на мощността на разпръскване
За да оптимизираме плътността на покритието, можем да започнем с регулиране на мощността на разпръскване. Първо, трябва да определим подходящия диапазон на мощност въз основа на целевия материал и изискванията за покритие. Например, за някои меки целеви материали, относително ниска мощност на разпръскване може да бъде достатъчна за постигане на желаната плътност на покритието. Можем постепенно да увеличаваме мощността на малки стъпки и да наблюдаваме плътността на покритието с помощта на техники като елипсометрия или сканираща електронна микроскопия (SEM). След като бъде намерена оптималната мощност, можем да настроим машината да работи на това ниво на мощност за постоянна плътност на покритието.
2. Контрол на скоростта на газовия поток
Скоростта на газовия поток може да се регулира с помощта на контролери за масов поток, инсталирани в машината за нанасяне на покритие с висок вакуум. Трябва да започнем с препоръчителния дебит за конкретния процес на нанасяне на покритие и целевия материал. След това можем да направим малки корекции, като същевременно наблюдаваме стабилността на плазмата и плътността на покритието. Например, ако плътността на покритието е твърде ниска, можем леко да увеличим скоростта на газовия поток, за да подобрим плътността на плазмата и транспортирането на разпръснати частици.
3. Регулиране на температурата на субстрата
Повечето машини за покритие с висок вакуум са оборудвани със системи за нагряване на субстрата. Можем да настроим температурата на основата според материала на покритието и термичните свойства на основата. За някои метални покрития може да е подходяща температура на основата от около 100 - 200°C за подобряване на плътността на покритието. Трябва обаче да гарантираме, че температурата е равномерно разпределена по повърхността на субстрата, за да избегнем неравномерна плътност на покритието.
4. Контролиране на времето за отлагане
Въз основа на желаната плътност на покритието и скоростта на отлагане можем да изчислим подходящото време за отлагане. Можем да използваме функцията на таймера на машината, за да контролираме прецизно процеса на отлагане. Ако първоначалната плътност на покритието е по-ниска от очакваната, можем леко да удължим времето за отлагане. Но трябва да внимаваме да не прекаляваме, тъй като това може да влоши качеството на покритието.
Приложение - Специфични съображения

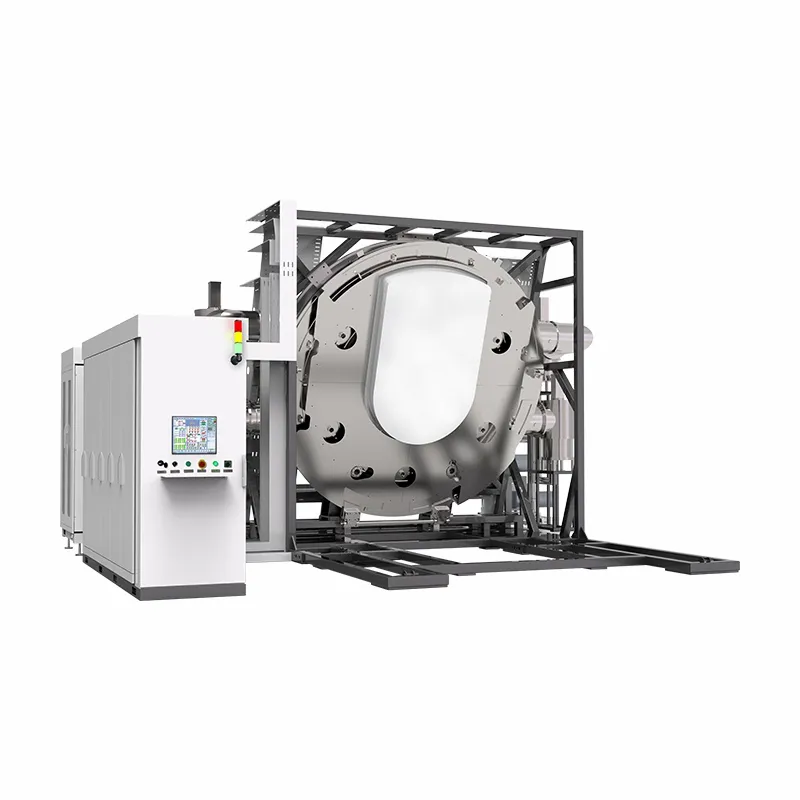

Различните приложения може да изискват различна плътност на покритието. Например, в случай наМашина за нанасяне на покритие с магнетронно разпрашване, който се използва широко в полупроводниковата и оптичната промишленост, често се изисква много прецизна плътност на покритието, за да се гарантират електрическите и оптичните свойства на покритите продукти. ЗаОборудване за покритие на триони, покритието с висока плътност може да подобри устойчивостта на триона на износване и ефективността на рязане. И заPVD машина за позлатяване, плътността на покритието влияе върху външния вид и издръжливостта на позлатените продукти.
Контрол и мониторинг на качеството
По време на процеса на регулиране на плътността на покритието е от решаващо значение да се приложи качествен контрол и мониторинг. Можем да използваме техники за наблюдение на място, като оптична емисионна спектроскопия (OES), за да наблюдаваме плазмените условия и процеса на разпрашаване в реално време. Методи за анализ ex-situ като рентгенова дифракция (XRD) и атомно-силова микроскопия (AFM) могат да се използват за характеризиране на плътността на покритието, структурата и морфологията на повърхността след процеса на нанасяне на покритие.
Заключение
Регулирането на плътността на покритието в машина за нанасяне на покритие с висок вакуум е сложна, но важна задача. Чрез разбиране на факторите, които влияят върху плътността на покритието и използване на подходящите методи за регулиране, можем да постигнем желаното качество на покритието за различни приложения. Като доставчик на машини за високо вакуумно покритие, ние се ангажираме да предоставяме висококачествени машини и техническа поддръжка на нашите клиенти. Ако се интересувате от нашите машини за нанасяне на покритие с висок вакуум или имате нужда от допълнителен съвет относно регулирането на плътността на покритието, моля не се колебайте да се свържете с нас за доставка и задълбочени дискусии.
Референции
- „Тънкослойни процеси II“ от Джон Л. Восен и Вернер Керн.
- „Наръчник за обработка с физическо отлагане на газове (PVD)“ от DM Mattox.
- Изследователски статии за технологията за високо вакуумно покритие, публикувани в списания като "Thin Solid Films" и "Surface and Coatings Technology".
